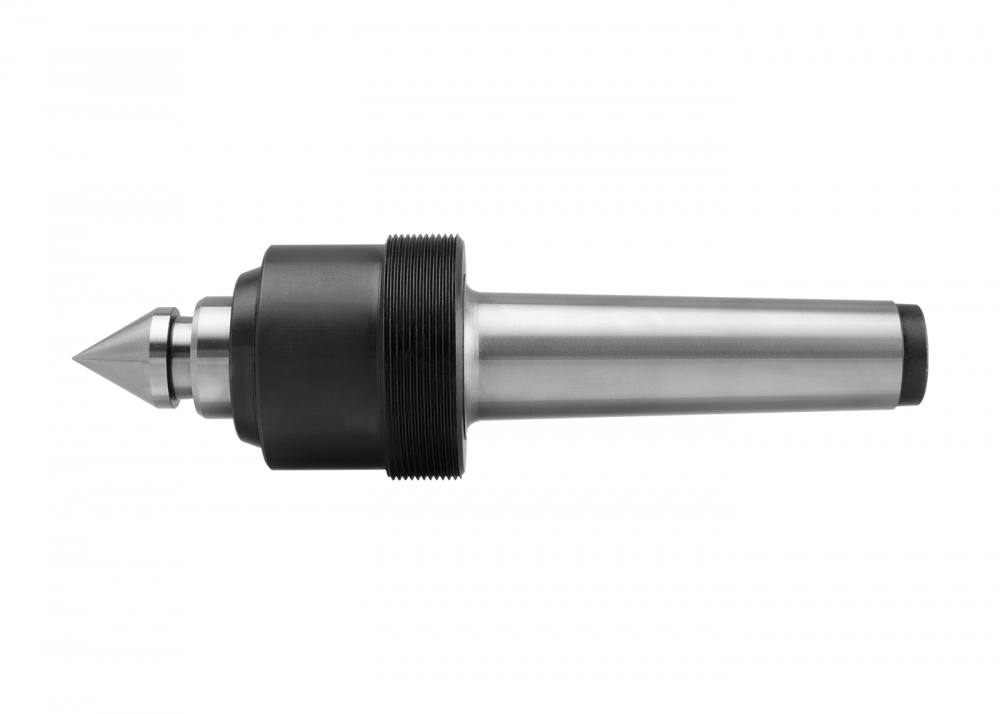

Mitlaufende Präzisions-Zentrierspitze - Serie 243314 / (Größe) Mk 4, ø D 55

Artikel-Nr.: 14293

Andere Ausführungen:
Größe:
569,00 € *


Verfügbare Menge: 50 Stück
Lieferzeit: 1 Woche

    Präzisions-Zentrierspitzen mit austauschbaren Einsätzen und spezieller Abdrückmutter

    • Die Zentrierspitzen können sowohl bei maschineller Bearbeitung als auch z.B. bei Inspektions- und Messarbeiten eingesetzt werden
    • Austauschbare Einsätze erweitern die Verwendungsmöglichkeiten der Zentrierspitzen
    • Möglichkeit der Verwendung der Zentrierspitzen für den Einsatz an CNC-Werkzeugmaschinen und an Schleifmaschinen
    • Eine spezielle Dichtung verhindert das Eindringen von Prozessflüssigkeit und Staubpartikeln

    HINWEIS:
    Die Zentrierspitzen der Serie 243314 werden als Set geliefert. Dieses umfasst neben der Zentrierspitze mit Abdrückmutter 4 auswechselbare Spanneinsätze und eine Auswurfgabel. Sie erhalten das Set in einer ansprechenden Holzkiste.

    Die Körnerspitzen dienen zum Zentrieren und Spannen von Werkstücken auf konventionellen NC- und CNC-Drehmaschinen. Der Spannteil ermöglicht einen einfachen Zugang des Werkzeugs zum Werkstück, was besonders bei der Bearbeitung von Formteilen von Vorteil ist.

    Die Konstruktion der Zentrierspitzen ermöglicht die Einstellung des Spiels im vorderen Radiallager. Die Zentrierspitzen sind mit einem MORSE-Kegel gemäß ČSN ISO 296 ausgeführt. Austauschbare Einsätze ermöglichen einen universellen Einsatz in der Herstellung verschiedener Teile. Je nach verwendetem austauschbaren Einsatz können die Werkstücke auf unterschiedliche Weise zentriert werden, z. B. Rohre am Innendurchmesser usw.

    Der rotierende Teil der Spitze endet mit einem konischen Hohlraum, in den je nach Bedarf verschiedene Zentriereinsätze eingefügt werden können. Die Einsätze müssen mit einer Spannkraft (Reitstock) in den Hohlraum eingedrückt werden. Der Einsatz wird mittels einer speziellen Gabel ausgeworfen. Zusätzlich ist die Zentrierspitze mit einer Abdrückmutter ausgestattet, um das Entfernen vom Reitstock der Maschine zu erleichtern. Ein spezieller Dichtring verhindert das Eindringen von Prozessflüssigkeit und Staubpartikeln in die Lagerräume des Gehäuses und verlängert somit erheblich die Lebensdauer.

    Die Zentrierspitzen werden mit einem Schmierfett auf Lithiumbasis geliefert - Mogul LV2-WR. Die Demontage der Zentrierspitzen - außer durch einen autorisiertem Service - wird nicht empfohlen.
